z/ Détecteur de mouvement LUXA 103-360

Archive

Référence : LUXA 103-360

Remplacé par LUXA 103-100 DE WH et LUXA 103-100 C DE

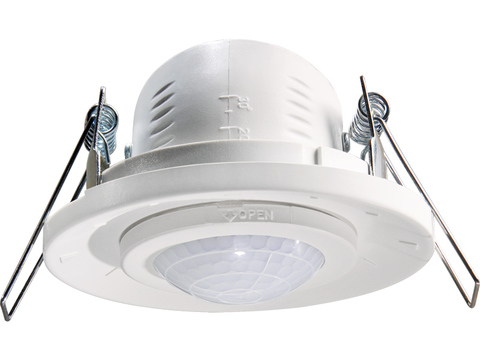

Le détecteur de mouvement LUXA 103-360 est prévu pour un usage à l'intérieur, pour un montage encastré au plafond. Le boîtier d'alimentation est séparé.
La zone de détection circulaire est de 360°, le diamètre de détection est réglable de 4 à 7 m pour une hauteur de montage de 2,5 m.
La tête de capteur est orientable de 350° dans le sens horaire ou antihoraire et est inclinable à la verticale de 45° par incréments de 15° vers le bas, ce qui permet d'ajuster la zone de détection et d'éviter ainsi toute activation intempestive.

Détection de la lumière mixte, convient pour tout type d’éclairage.
Commutation au passage par zéro pour charges élevées et protection des contacts.
Mise en service immédiate grâce aux préréglages en usine.
Luminosité réglable de 10 à 2000 lux par sélecteur à 4 positions.
Temporisation réglable de 5 s à 20 min par sélecteur à 5 positions + impulsion 1 s pour sonnerie.
Fonction impulsions.
Fonction de test pour contrôler la zone de détection.

caractéristiques techniques

Alimentation: 230 V AC 50 Hz.
1 contact NO 10 A/230 V AC cos phi = 1.
Charge maximale :
  lampes incandescentes et halogènes 1 000 W
  tubes fluorescents non compensés et compensés série : 900 VA
  tubes fluorescents compensés parallèle 200 VA (18 µF)
  tubes fluorescents duo 400 VA
  tubes fluorescents à ballast électronique 400 VA
  lampes compactes à ballast électronique 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W
  LED < 2 W : 25 W, de 2 à 8 W : 90 W, > 8 W : 100 W.
Diamètre pour encastrement : 65 à 68 mm.
Température admissible de 0 à +45 °C.
Degré de protection IP40.
