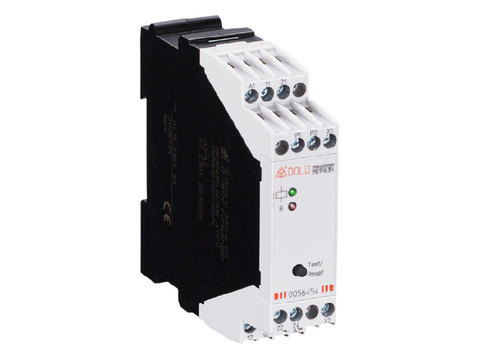

z/ Archive | MK 9163N, relais de protection moteur de thermistance

Référence : MK 9163N

• Relais de protection moteur de thermistance
• Surveillance de la température fiable des moteurs
• Localisation rapide des défauts
• Conforme à EN 60947-5-1, EN 60947-8
• Détection
  – des températures excessives
  – de la rupture de conducteur dans le circuit de sondes
  – des courts-circuits dans le circuit des sondes
• 1 entrée pour 1 à 6 thermistances
• Principe du courant de repos (relais de sortie non activé en cas de défaut)
• DEL de visualisation pour
  – tension auxiliaire
  – position des contacts
• 2 contacts inverseurs
• En option, avec mémorisation de défaut, bouton Reset et Reset à distance par X1/X2
• Connectique: également 2 x 1,5 mm2 multibrins avec embout et collerette plastique ou 2 x 2,5 mm2 massif DIN 46 228-1/-2/-3/-4
• Également possible avec les blocs de raccordement amovibles pour un échange rapide des appareils
  – avec bornes ressorts
  – ou avec bornes à vis
• Largeur utile 22,5 mm.

Le relais MK 9163N permet d’éviter les surcharges thermiques des moteurs dues par exemple à une cadence de manoeuvres élevée, un démarrage difficile, la marche en monophasé, le blocage de la ventilation, une température ambiante élevée.

Le relais surveille la température des roulements, engrenagess, huiles et lubrifiants.

• 1 entrée de 1 à 6 thermistances
• Tension : 230 V AC
• 2 contacts inverseurs
• Principe du courant de repos
• LED de visualisation pour tension auxiliaire, position des contacts.
