z/ Archive | Contrôleur de vitesse nulle, LH5946.48/61 E

Référence : LH5946.48/61 E

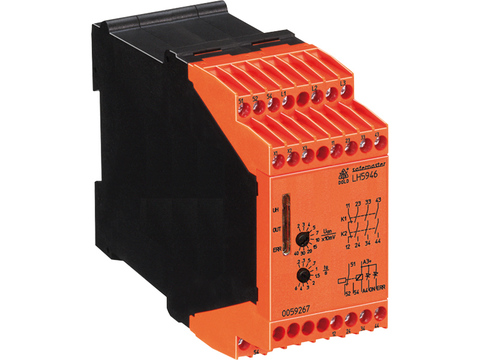

Le contrôleur de vitesse nulle LH5946 détecte l'arrêt des moteurs asynchrones triphasés ou monophasés sans recours à des capteurs inductifs ou autres. Il convient pour les installations avec convertisseur de fréquence.
Le LH5946 peut également convenir pour des moteurs DC sous certaines conditions (test préalable conseillé).

• Agréé TÜV,
  Safety Integrity Level (SIL) 3 selon IEC EN 61 508,
  valeur limite SIL 3 selon IEC EN 61 508,
  Performance Level (PL)e selon EN ISO 13 849-1,
  catégorie de sécurité 4 selon EN 954-1
• Insensible au sens de rotation
• Détection de rupture de conducteur dans le circuit de mesure
• Seuils de tension et temporisation à l'arrêt réglables
• 3 contacts NO et 1 contact NF de sécurité, 1 inverseur et 2 sorties statiques de signalisation
• Visualisation de la mise sous tension, de l'arrêt moteur et d'une rupture du circuit de mesure par LED.

Caractéristiques techniques

• Alimentation auxiliaire : 115, 230 ou 400 V AC; 24 V DC
• Plage de tension de 80 à 110 % UN AC, 90 à 120 % UN DC
• Consommation : 5 VA/3 W
• Tension mesurée maximale : 690 V AC
• Seuil de réponse : 20 à 400 mV (standard);
  0,2 à 4 V (sur demande)
• Temporisation au déclenchement de 0,2 à 6 s
• Contacts : 3 NO + 1 NF de sécurité, 1 inverseur + 2 sorties statiques de signalisation
• Pouvoir de coupure : 3 A/230 V AC AC15 pour contacts NO,
  2 A/230 V AC AC 15 pour contacts NF,
  100 mA/24 V DC pour semi-conducteur
  3 A/230 V AC pour contact de signalisation
• Protection des contacts : fusible 4 A rapide ou disjoncteur C6
• Température admissible de -25 à +60 °C
• Largeur de boîtier : 45 mm.
