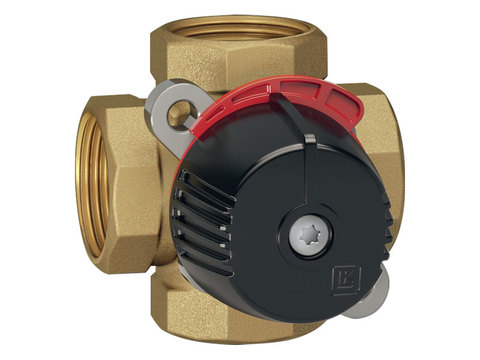

LK841 | Vanne mélangeuse 4 voies compacte en laiton

Raccords femelles

LK841-181941 : F ¾", Kvs 4,0 m3/h
LK841-181942 : F ¾", Kvs 6,3 m3/h
LK841-181943 : F 1", Kvs 10 m3/h
LK841-181944 : F 1¼", Kvs 16 m3/h
LK841-181945 : F 1½", Kvs 25 m3/h

Raccords mâles

LK841-181948 : M 1", Kvs 4,0 m3/h
LK841-181949 : M 1", Kvs 6,3 m3/h
LK841-181950 : M 1¼", Kvs 10 m3/h

Raccords à compression

LK841-181932 : 28 mm, Kvs 6,3 m3/h

D'autres modèles sont disponibles. N'hésitez pas à nous contacter.

Les vannes mélangeuses 4 voies compactes en laiton sont spécialement destinées aux applications de chauffage, de production d’eau chaude sanitaire et de conditionnement d’air.

Elles peuvent être utilisées comme vannes mélangeuses ou diviseuses et disposent d’excellentes caractéristiques hydrauliques.
Elles sont à motoriser par le servomoteur SM90.

Ces vannes peuvent être montées dans n’importe quelle position.

• Température admissible : 5 à 110 °C (120 °C brièvement)
• Température ambiante : 5 à 60 °C
• Pression maximale : 1,0 MPa (10 bar)
• Pression différentielle : 100 kPa
• Débit de fuite : < 1,5 % Kvs à 50 kPa
• Angle de rotation : 90°/360°
• Couple : < 1 Nm
• Liquide : eau avec ou sans glycol max. 50 % / éthanol max. 30 %
• Raccords : Rp / G
• Matériau du corps : laiton EN 12165 CW617N
• Matériau interne : PPS composite
• Matériau externe : aluminium
• Matériau O-rings : EPDM
• Étanchéité : 2 O-rings.

Kit d'étanchéité, kit de réparation et coquille isolante disponibles, consultez notre documentation.

LK187107 : coquille isolante pour vannes M ¾", M 1", F ½", F ¾",
DN 15-20

LK187108 : coquille isolante pour vannes M 1¼”, M 1½”, F 1”, F 1¼”,
DN 25-32.
