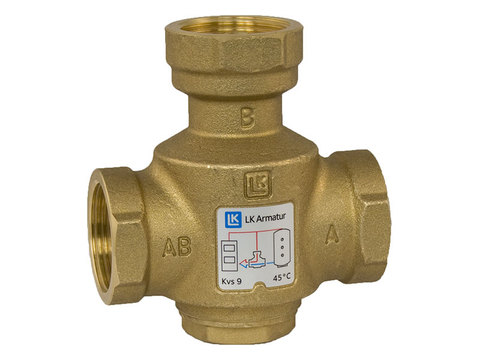

LK823 | Vanne de charge thermique

Raccords femelles
LK823 181284 : 45 °C, F 1"; Kvs 9,0 m³/h
LK823 181288 : 45 °C, F 1¼"; Kvs 12,0 m³/h
LK823 181285 : 50 °C, F 1"; Kvs 9,0 m³/h
LK823 181286 : 55 °C, F 1"; Kvs 9,0 m³/h
LK823 181290 : 55 °C, F 1¼"; Kvs 12,0 m³/h
LK823 181287 : 60 °C, F 1"; Kvs 9,0 m³/h
LK823 181291 : 60 °C, F 1¼"; Kvs 12,0 m³/h.

Raccords mâles
LK823 181300 : 45 °C, M 1½"; Kvs 12,0 m³/h
LK823 181302 : 55 °C, M 1½"; Kvs 12,0 m³/h
LK823 181303 : 60 °C, M 1½"; Kvs 12,0 m³/h.

La vanne de charge thermique LK823 à 3 voies est utilisée pour les chaudières à combustible solide avec ballon tampon hydroaccumulateur.
Elle permet d'atteindre rapidement une température idéale de fonctionnement de la chaudière en réduisant les risques de corrosion et de pollution.
L'eau de départ est intégralement recyclée vers le retour tant que la cartouche thermique ne réagit pas.
La vanne LK823 permet d'obtenir une bonne stratification dans le ballon tampon.

• Température de service : 5 à 95 °C pour cartouche 45, 50 ou 55 °C;
  5 à 110 °C pour cartouche 60 °C
• Température ambiante : 5 à 60 °C
• Pression maximale : 1,0 MPa (10 bar)
• Pression différentielle maximale : 100 kPa
• Puissance maximale chaudière pour ΔT 30 °C : 1" : 90 kW,
  1 ¼" : 110 kW
• Débit de fuite : < 0,5 % de Kvs à 100 kPa
• Liquide : mélange eau + glycol 50 %
• Matériau : corps en laiton EN 1982 CB753S,
  couvercle en laiton EN 12165 CW617N
• O-ring : EPDM.

Options

LK187102 : cartouche thermostatique 45 °C
LK187103 : cartouche thermostatique 50 °C
LK187104 : cartouche thermostatique 55 °C
LK187105 : cartouche thermostatique 60 °C
LK187138 : cartouche thermostatique 65 °C
LK187109 : coquille isolante DN 25-32.
