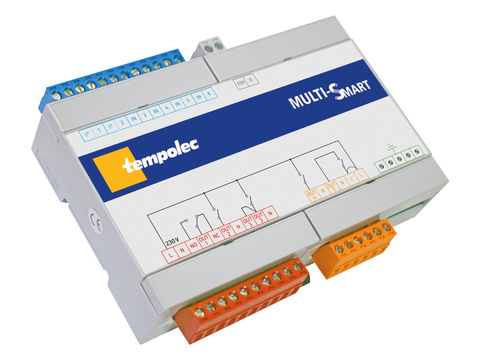

Multi-Smart | Module de commande connecté et multifonction

Référence : Multi-Smart

Le module de commande connecté et multifonction Multi-Smart est destiné à la commande d'une installation de chauffage ou à la commande de ventilateur dans une application avec déstratificateur ou free cooling.

Le Multi-Smart permet de réaliser 9 fonctions parmi lesquelles les fonctions bien connues de nos best-sellers PS002, PS005, MZ003, MZ004, MRI001, etc. Les appareils existants PS005 et MZ004, PS002, MZ003, MRI001 et RTP001 restent disponibles.

1 seul appareil → 9 fonctions connectées

Fonction 1 : production eau chaude sanitaire sans vanne
→ commande d'un brûleur ou d'une chaudière modulante et de maximum 4 pompes.

Fonction 2 : production eau chaude sanitaire avec vanne 3 voies
→ commande d'un brûleur ou d'une chaudière modulante, d'une vanne 3 voies et de 2 pompes.

Fonction 3 : module multizone
→ commande d'un brûleur ou d'une chaudière modulante et de maximum 4 pompes, ou 1 pompe et 3 vannes de zone.

Fonction 4 : régulation de 2 chaudières en cascade
→ commande de 2 brûleurs ou d'un brûleur 2 allures en fonction de la température extérieure et de maximum 3 pompes.

Fonction 05 : régulation différentielle
→ commande d'une pompe et/ou d'une vanne 3 voies pour chauffage solaire ou commande d'un ventilateur par contacts étagés ou par signal 0–10 V pour déstratificateur.

Fonction 6 : régulation sans sonde extérieure
→ commande d'un brûleur ou d'une chaudière modulante à température glissante selon les durées d'enclenchement et de déclenchement d'un thermostat d'ambiance avec fonction chronoproportionnelle
→ commande de maximum 4 pompes ou d'une vanne 3 voies et de 2 pompes.

Fonction 7 : régulation à température constante
→ commande d'un brûleur ou d'une chaudière modulante ou d'une vanne mélangeuse selon deux niveaux de température confort ou réduit
→ commande d'une ou deux pompes.

Fonction 8 : régulation climatique
→ commande d'un brûleur ou d'une chaudière modulante et/ou d'une vanne mélangeuse selon la température extérieure
→ commande de maximum 2 pompes.

Fonction 9 : régulation free cooling
→ commande d’un ventilateur par contacts étagés ou par signal 0–10 V selon la température ambiante et la température extérieure.

Communication

Toute communication avec un Multi-Smart raccordé est réalisée par tablette ou smartphone via une connexion Wi-Fi locale d'une portée de 20 à 25 m et 100 % sécurisée. Tous les paramètres professionnels peuvent être verrouillés par un code PIN.

App

Outre le paramétrage de la fonction souhaitée, l'application supportée par Android ou iOS permet l'interrogation des températures, la visualisation des entrées et sorties, la programmation horaire sur un cycle de 24 heures ainsi que les dérogations auto/ON/OFF de toutes les sorties.

Plusieurs Multi-Smart sont connectés ?

Le choix de l'appareil par son appellation permet de s'adresser à un seul à la fois.

Plusieurs personnes à portée du Multi-Smart ont accès à l'application ?

Elles peuvent toutes communiquer avec l'appareil. Toutefois, c'est le dernier paramétrage qui est pris en compte.

Entrées et sorties

– 2 entrées analogiques prévues pour des mesures de température
– 4 entrées logiques prévues pour le raccordement de contacts venant de thermostats, interrupteurs, boutons-poussoirs
– 5 sorties logiques avec contacts pour commande de brûleur, pompe, ventilateur ou vanne motorisée
– 1 sortie analogique 0–10 V pour commande de chaudière modulante, variateur de tension ou vanne mélangeuse
– 2 bornes pour alimentation 230 V AC
– 5 bornes pour le raccordement des fils de terre.

Caractéristiques techniques

Tension de service : 230 V 50 Hz ± 10 %
Charge maximale des contacts : 5 A/230 V AC.
Les contacts sont à haute résistance aux charges capacitives telles que pompes électroniques.
Courant maximal de la sortie 0–10 V : 5 mA.
Impédance de la charge : minimum 2 kΩ
Réserve de marche de l'horloge interne : par pile au lithium avec autonomie de 2 ans hors tension
Portée de la connexion Wi-Fi : 20 à 25 m selon la disposition des lieux
Borniers amovibles de couleurs différentes selon utilisation
Fourni avec 2 sondes de température TS‑SND0110, PTC 990 Ω à 25 °C
Montage sur rail DIN, dans le local technique (tableau électrique de la chaufferie, par ex.)
Dimensions du boîtier : l 140 x H 90 x P 30 mm.
