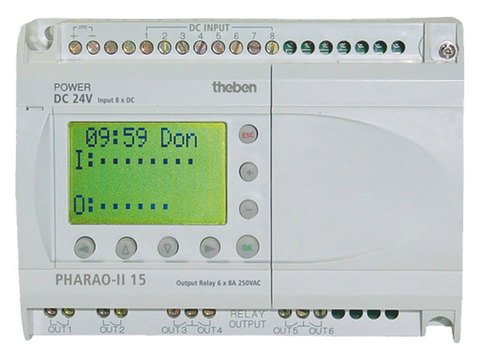

Régulation climatique pour cascade de 3 chaudières avec brûleur modulant commandé par signal 0-10 V, PHARAO-II 15 + GTE 34.31 0-10 et GTE 34.32 0-10

• La combinaison de deux modules PHARAO-II 15 avec programme GTE 34.31 0-10 et GTE 34.32 0-10 permet la commande en cascade de trois chaudières équipées d’un brûleur modulant en fonction de la température extérieure.
• En plus de la commande modulante par signaux 0-10 V, des commandes par contacts des brûleurs et des circulateurs de charge de chaque chaudière et d’un, 2 ou 3 circulateurs de charge eau chaude sanitaire sont possibles.

Fonctionnement

• Le module PHARAO-II 15 avec programme GTE 34.31 0-10 est prévu pour recevoir un à quatre signaux de commande 0-10 V provenant d’un à quatre régulateurs climatiques SAM2100 ou SAM2200.
• Selon le signal d’entrée 0-10 V le plus important, une cascade de 2 chaudières pilotées par 2 sorties 0-10 V est réalisée de la façon suivante :
  - si aucun signal d’entrée n’est supérieur à 4 V, seule la chaudière n°1 fonctionne entre 0 et 100 % de sa puissance
  - dès qu’un signal d’entrée est compris entre 4 et 7 V, les 2 chaudières fonctionnent entre 50 et 100 % de leur puissance
  - si le signal de commande est > à 7 V, le 2ème module PHARAO-II 15 avec programme GTE 34.32 0-10 va enclencher la 3ème chaudière. Dans ce cas, les trois chaudières fonctionnent entre 70 et 100 % de leur puissance.
• Après arrêt de la chaudière correspondante, les circulateurs CC1 et CC2 sont temporisés au déclenchement pendant 10 min.
• 4 entrées logiques sur chaque PHARAO-II 15 permettent de forcer les 3 chaudières à l’arrêt ou à pleine puissance. Les commandes de pleine puissance (entrées 5 et 7) enclenchent également chacune un contact de sortie pour un enclenchement forcé de la chaudière et un contact temporisé au déclenchement (10 min) pour un éventuel circulateur de charge ECS ou circulateur pour circuit haute température (piscine, aérothermes, échangeurs à plaques, etc.).
