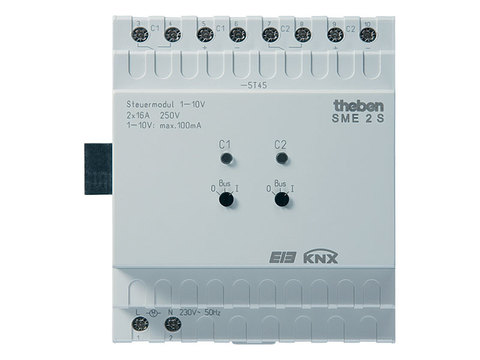

SME 2S KNX 1-10V | Unité de commande 1–10 V (module d’extension MIX)

DESCRIPTION

• Module d’extension MIX
• Permet une extension à 6 canaux maximum
• Unité de commande 1–10 V à 2 canaux MIX
• Commutation et variation de circuits d‘éclairage en association avec des ballasts électroniques et des ballasts LED
• Chaque module de base peut recevoir jusqu‘à 2 modules d‘extension
• Combinable avec tous les appareils de la série MIX ou en extension d‘un module MIX 2
• Combinaisons libres avec des actionneurs de commutation, de variation, de stores et de chauffage, ainsi que des entrées binaires
• Entrées de commande 1–10 V et une sortie de commutation (contact de relais) par canal
• Affichage de l‘état de commutation de chaque canal via des LED
• Commutateur manuel doté des positions marche / arrêt / bus (également sans tension de bus).

CARACTÉRISTIQUES TECHNIQUES

• Tension d‘alimentation : 230 V CA
• Fréquence : 50 Hz
• Consommation stand-by : 1,6 W
• Largeur : 4 modules
• Type de contact : contact à fermeture, 16 A (cos phi = 1), 10 A (cos phi = 0,6)
• Charge de lampes à incand. / halogène : 2.500 W
• Température ambiante : –5 °C à +45 °C
• Degré de protection : IP20
• Classe de protection : II selon EN 60 730-1

VARIANTES

• SMG 2S KNX 1-10V : module de base MIX
• SME 2S KNX 1-10V : module d’extension MIX
