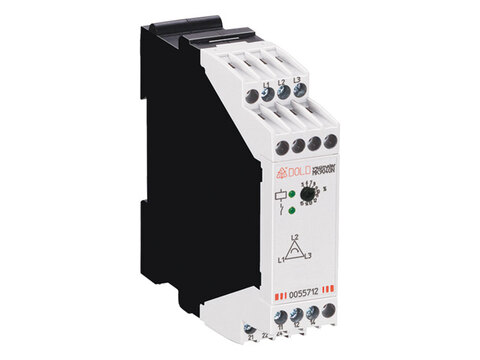

z/ Archive | MK9040N.12/001 g, relais d’asymétrie

Utilisation

Dans les réseaux triphasés, contrôle de l’asymétrie de tension, du manque de phase ou de l’ordre erroné des phases, par ex. pour les ascenseurs, escaliers roulants, installations de levage, etc.

Description

Conformes à IEC / EN 60255-1
Détection de l’asymétrie de tension, du manque de phase et de la tension de retour
2 DEL permettant de visualiser l’alimentation en tension et la position des contacts
Connectique : également 2 x 1,5 mm² multibrins avec embout et collerette plastique ou 2 x 2,5 mm² massif DIN 46228-1 / -2 / -3 / -4
Largeur utile : 22,5 mm.

Affichage

DEL supérieure : allumée en présence de la tension de service
DEL inférieure : allumée lorsque le relais de sortie est activé.

Caractéristiques techniques

Alimentation nominale : 3 AC 400 V
Plage de tension : 0,8 ... 1,1 UN
Consommation : 7 VA
Fréquence : 50 / 60 Hz
Plage de réglage : 5 ... 15 % d’asymétrie de tension
Contacts : 2 inverseurs
Pouvoir de coupure : en AC 15 - Contact NO : 1,5 A / AC 230 V - Contact NF : 1 A / AC 230 V
Courant thermique Ith : 6 A
Température admissible : -20 à +60 °C
Largeur du boîtier : 22,5 mm
Poids : 145 g

Téléchargement des documents

Documentation
