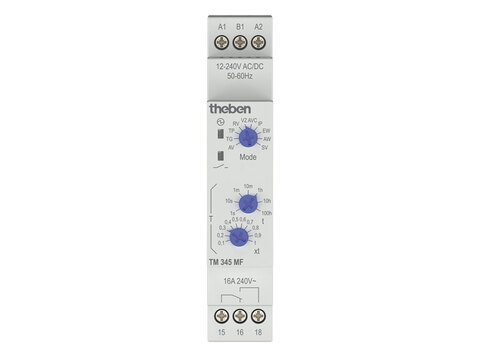

TM345 MF | Relais temporisé multifonction

Référence : TM345 MF

• Relais temporisé multifonction
• Commutateur rotatif à crans pour la sélection de la plage horaire, ainsi que des 10 modes de fonctionnement suivants:
  1 | AV | temporisation à l'enclenchement
  2 | TG | générateur d'impulsion (relais clignotant)
  3 | TP | générateur d'impulsion (relais clignotant)
  4 | RV | temporisation au déclenchement
  5 | VZ | temporisation à l'enclenchement et au déclenchement
  6 | AVC | temporisation à l'enclenchement
  7 | IP | fonction impulsion
  8 | EW | impulsion à l'enclenchement
  9 | AW | impulsion au déclenchement
  10 | SV | fonction impulsion de courant (télérupteur)
• Utilisation universelle pour la commande de processus automatiques sur des machines, des éclairages, des ventilations, des chauffages, des barrières, etc.
• Réglage analogique précis de l'heure
• Entrée multitension pour toutes les tensions d'alimentation et de commande, aucun pont de fil ou borne supplémentaire nécessaire
• Led pour l'affichage de l'état de commutation
• Plage de tension étendue 12 – 240 V AC/DC
• Plage de temps élevée de 0,1 s à 100 h
• Pouvoir de coupure élevé 16 A
• Sortie de commutation libre de potentiel, entrée/sortie à double isolation (SELV)

Caractéristiques techniques

• Tension d'alimentation: 12 – 240 V AC/DC, +10/-15 %, 50 – 60 Hz
• Consommation stand-by: 0,4 W
• 1 inverseur 16 A/ 250 V AC, cos phi = 1
• Distance d'ouverture: < 3 mm
• Courant nominal: 10 mA
• Réglage de temporisation: 0,1 s – 100 h (7 plages)
• Durée de vie électrique: 30.000 h (16 A), > 100.000 (8 A)
• Largeur: 1 module
• Matériaux du boîtier et d'isolation: thermoplastiques auto-extinguibles résistant aux hautes températures
• Indice de protection: IP 20
• Classe de protection: II
• Température ambiante: -20 – 60 °C

Accessoire

907.0.065 (CB-E8), kit cache-bornes pour montage mural.
