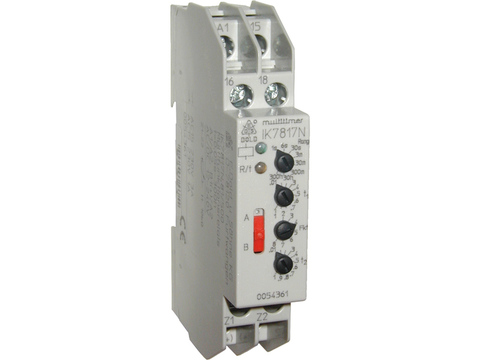

IK7817N.81/500 | Relais temporisé multifonction

Référence : IK7817N.81/500

• Boîtier d'un module de largeur (17,5 cm)
• 8 fonctions temporisées peuvent être sélectionnées par commutateur rotatif :
  – temporisation à l'enclenchement
  – contact de passage à l'enclenchement
  – impulsion 0,5 s retardée ou réglable retardée
  – clignoteur commençant par l'impulsion ou la pause
  – temporisateur au déclenchement
  – formateur d'impulsion
  – contact de passage au déclenchement ou contact de passage à l'enclenchement et au déclenchement
  – temporisateur à l'enclenchement et au déclenchement
• Possibilité de réglage à distance par potentiomètre 10 kΩ raccordé aux bornes Z1-Z2
• Deux temporisations réglables pour les fonctions
  – impulsion 0,5 s retardée ou réglable retardée
  – clignoteur commençant par l'impulsion ou la pause
  – contact de passage au déclenchement ou contact de passage à l'enclenchement et au déclenchement
  – temporisateur à l'enclenchement et au déclenchement
• 8 plages de temporisation permettent de régler une durée comprise entre 0,02 s et 300 h
• 2 diodes lumineuses indiquent la mise sous tension et la position des contacts et de l'écoulement de la temporisation.

CARACTÉRISTIQUES TECHNIQUES

• Circuit d'alimentation multitension de 12 à 240 V AC/DC
• Plage de tension : 80 à 110 % UN
• Consommation : 1,5 VA/12 V AC; 3 VA/240 V AC
• Seuil de déclenchement A1/A2 : 7,5 V AC/7 V DC
• Seuil de déclenchement B1/A2 : 1,5 V AC/4 V DC
• Durée de réarmement : ≤ 80 ms
• Dérive : ≤ 0,5 %
• 1 contact inverseur
• Pouvoir de coupure : 3 A/230 V AC selon AC 15 pour contact NO et 1 A/230 V AC selon AC 15 pour contact NF
• Fusible maximal : 4 AgL
• Température maximale : -40 à +60 °C
• Degré de protection : IP20 pour le bornier, IP40 pour le boîtier.

ACCESSOIRE

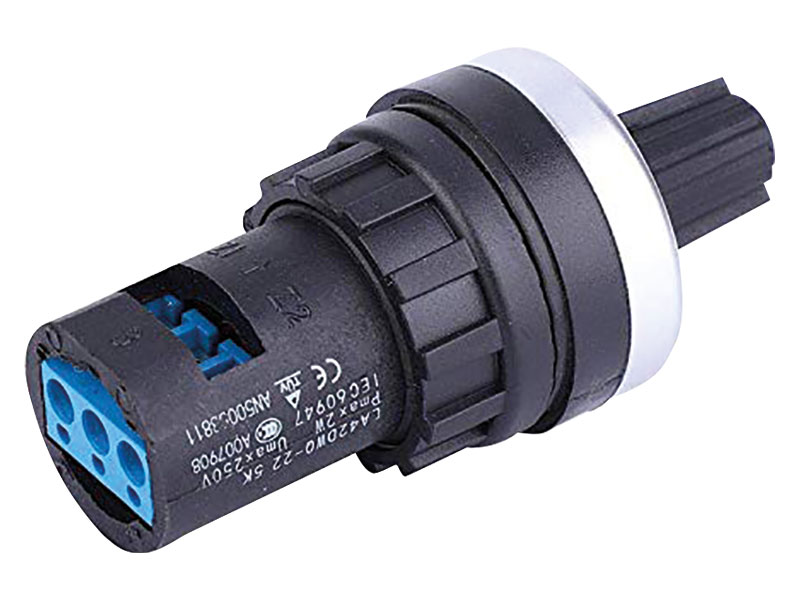

AD3 10kOHM : potentiomètre à distance, 10 kOhm.
