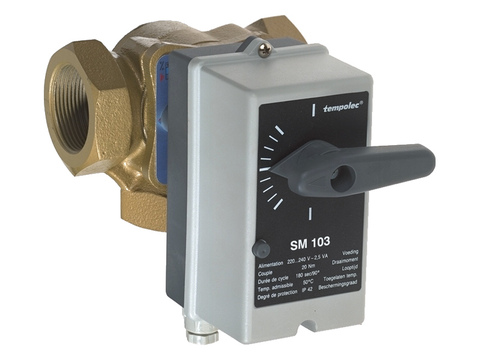

Servomoteur SM103

SM103.060 24V : 24 V AC, 60 s/90°, 0–10 V DC
SM103.180 24V : 24 V AC, 180 s/90°, 0–10 V DC.

Le servomoteur SM103 est prévu pour motoriser des vannes mélangeuses ou des vannes à sphère dans des installations de chauffage central à eau chaude.
Il convient également pour motoriser des clapets d’air ou registres motorisés dans des installations de chauffage à air pulsé ou dans des groupes de pulsion/extraction.

Le SM103 est équipé d’un circuit électronique avec microprocesseur pour une commande par signal pilote 0–10 V, 0–5 V, 5–10 V, 4–20 mA ou 0–20 mA.
La vitesse de rotation est de 30, 45, 60 ou 180 s pour un angle de course de 90° ou 180°.
Le SM103 est aussi équipé d’une sortie analogique 0–10 V, 0–5 V, 5–10 V, 4–20 mA ou 0–20 mA qui est l’image de la position réelle du servomoteur.
Deux sorties sur transistor à collecteur ouvert peuvent également être utilisées comme fin de course.

• Alimentation : 24 V AC ± 10 %
• Fréquence : 50 Hz
• Consommation : 100 mA
• Couple maximal : 20 Nm
• Résistance d’entrée pour commande tension : 200 kΩ
• Résistance d’entrée pour commande courant : 100 Ω
• Résistance de la charge tension raccordée sur la sortie analogique : ≥ 1 kΩ
• Résistance de la charge courant raccordée sur la sortie analogique: comprise entre 50 et 500 Ω
• Température ambiante admissible : 0 à +50 °C
• Degré de protection : IP42.
