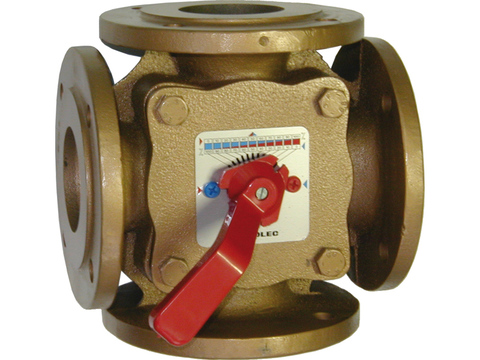

F4 | Mengkraan in gietijzer, 4-weg, verbindingen met flenzen

De mengkranen in gietijzer, 4-weg met verbindingen met flenzen zijn beschikbaar in de verschillende uitvoeringen :

F4 DN 40
F4 DN 50
F4 DN 65
F4 DN 80
F4 DN 100

Het geheel «mengkraan/servomotor» wordt gebruikt in cv-installaties met warm water voor het afzonderlijk regelen van de temperatuur van het door een secundaire kring circulerende water (installatie) en dat van de primaire kring (ketel(s) + collector(en).

Een gemotoriseerde mengkraan is inderdaad een onmisbaar orgaan om een zeer nauwkeurige regeling te bekomen (o.a. vloerverwarming) of wanneer de ketels niet op lage temperatuur kunnen werken. Uit hydraulisch oogpunt is het bovendien noodzakelijk één of meerdere gemotoriseerde mengkranen te gebruiken in installaties met één of meerdere zones, waar  het debiet constant moet zijn

In bepaalde cascaderegelingen van meerdere ketels worden de gemotoriseerde mengkranen tevens gebruikt voor de hydraulische ontkoppeling van de uitgeschakelde ketels en voor sanitair warmwaterproductie (zie servomotoren).

• Materiaal :
  lichaam en deksel : in gietijzer GG 20, in messing voor Ø 3/4" en 1"
  klep : in gietijzer voor Ø > 6/4", in noryl voor Ø ≤ 6/4"
  as : in messing
  O-ringen : in nitril
• Werkdruk : maximum 6 kg/cm²
• Watertemperatuur : maximum 110 °C
• Servomotor :
  - SM90 of SM100 (met montagekit K01 tot DN 80)
  - SM500 of SM500R (met bevestigingskit K12 voor DN 100).

VARIANTEn

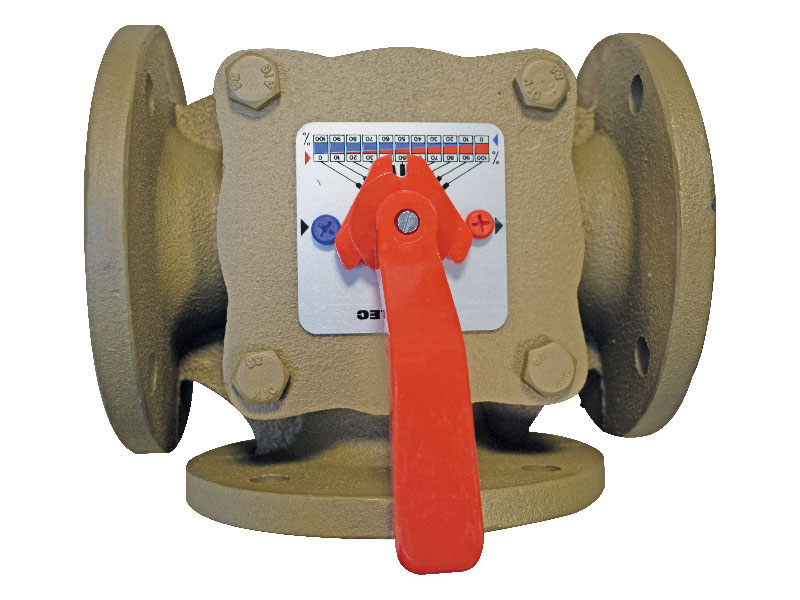

DS F3, 3-weg mengkraan met flenzen

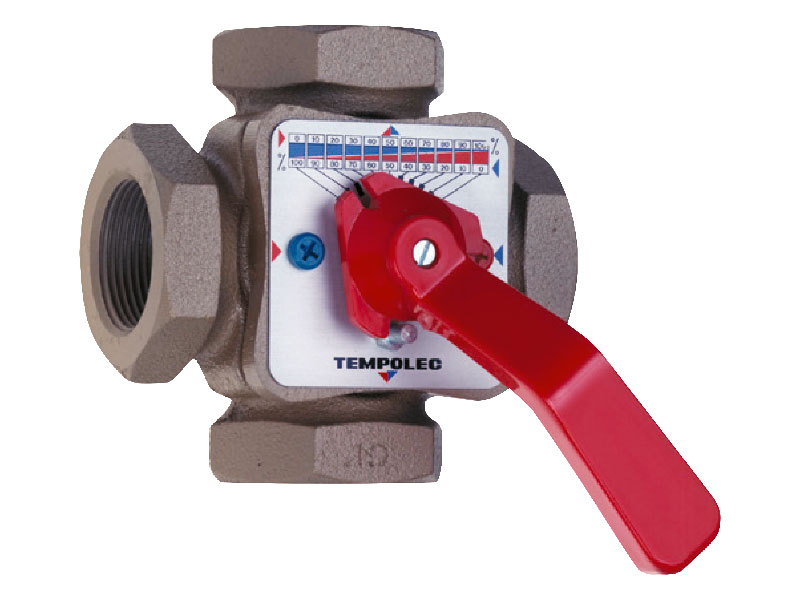

G4, 4-weg mengkraan, binnendraadverbindingen
