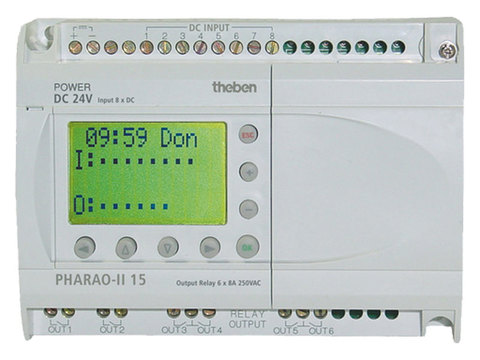

Weersafhankelijke regeling voor cascade van 3 ketels met modulerende brander geregeld door 0-10 V signaal, PHARAO-II 15 + GTE 34.31 0-10 en GTE 34.32 0-10

• De combinatie van twee PHARAO-II 15 modules met de programma’s GTE 34.31 0-10 en GTE 34.32 0-10 maakt de cascaderegeling mogelijk van drie ketels met een modulerende brander voor de buitentemperatuur.
• Naast de modulerende regeling via 0-10 V signalen is contactregeling van de branders en laadpompen van elke ketel en van één, twee of drie boilerlaadpompen mogelijk.

Werking

• De PHARAO-II 15 module met GTE 34.31 0-10 programma is ontworpen om één tot vier 0-10 V regelsignalen te ontvangen van één tot vier SAM2100 of SAM2200 weersafhankelijke regelaars.
• Afhankelijk van het belangrijkste 0-10 V ingangssignaal wordt een cascade van 2 ketels bestuurd door 2 0-10 V uitgangen, als volgt uitgevoerd:
  - indien geen enkel ingangssignaal hoger is dan 4 V, werkt alleen ketel n°1 tussen 0 en 100 % van zijn vermogen
  - zodra een ingangssignaal tussen 4 en 7 V staat, werken beide ketels op 50 tot 100% van hun vermogen
  - als het stuursignaal > 7 V is, zal de 2e PHARAO-II 15 module met programma GTE 34.32 0-10 de 3e ketel inschakelen. In dit geval werken alle drie ketels op 70-100% van hun vermogen.
• Na het uitschakelen van de overeenkomstige ketel worden de CC1 en CC2 circulatiepompen gedurende 10 minuten vertraagd.
• 4 logische ingangen op elke PHARAO-II 15 maken het mogelijk de 3 ketels te dwingen te stoppen of naar vol vermogen te gaan. De volvermogencommando’s (ingangen 5 en 7) schakelen ook elk een uitgangscontact in voor een geforceerde opstart van de ketel en een tijdcontact (10 min) voor een eventuele warmwatercirculatie of circulatiepomp voor hoge temperatuurcircuits (zwembad, luchtverhitters, platenwarmtewisselaars, enz.).
