SM100 EHS KIT | Motorisering van een 3-weg mengkraan

Referentie: SM100 EHS KIT

De SM100 EHS KIT is geschikt voor de motorisering van een 3-weg mengkraan d.m.v. differentiaal­temperatuur met twee aangesloten voelers.

• Compatibel met DS G3 en DS F3 mengkranen
• Aansluiting van de voelers rechtstreeks op de SM100 EHS servomotor
• Zuinig, geen extra regeling nodig
• Eenvoudig te installeren op een bestaande installatie.

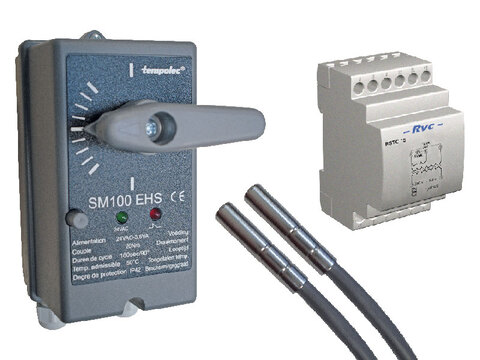

Samenstelling

– Servomotor SM100 EHS,
– Twee voelers PTC TS-SND0110
– 24 V AC trafo.

Servomotor SM100 EHS

• Manuele ontkoppeling mogelijk
• Aanwijzer van de hefboomstand voor manuele positieaanduiding
• Aandrijving in behandeld staal
• Robuuste en geruisloze synchroonmotor
• 2 eindcontacten met potentiaalvrij wisselcontact.


• Voeding : 24 V AC; 3,5 VA
• Looptijd voor een omloophoek van 90° : 180 s
• Koppel : 20 Nm
• Toegelaten temperatuur : 50 °C
• Beschermingsgraad : IP42
• Bediening 3 punten.

PTC-voeler TS-SND0110

• 3 m siliconen kabel
• Afmetingen van behuizing : 6 x 30 mm
• Toegelaten temperatuur : -50 tot +150 °C.

Trafo RETR24V15

• Montage op DIN-rail, 3 modules breedte
• Bedrijfsspanning : 230 V AC, 50 Hz
• Vermogen : 3 W
• Uitgang : 12/24 V AC
• Beveiliging : PTC
• Beschermingsgraad : IP20
• Beschermingsklasse : II.
