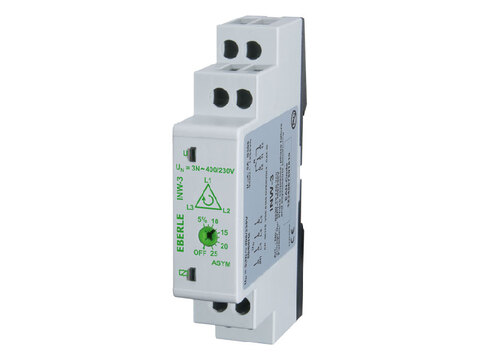

0530.22.156.400 (INW-3) | Driefasige netwerkcontroller voor schakelbordinstallatie

Referentie: 0530.22.156.400 (INW-3)

De driefasige netwercontroller is een spanningsmeetrelais voor het bewaken van 3- en 4-draads netwerken
Bewaking van fasevolgorde, fase-uitval en asymmetrie (kan ook worden uitgeschakeld)
Voedingsspanning is gelijk aan de meetspanning.
Detectie van sperspanning op motoren (sperspanningsbeveiliging)
DIN-railmontage.

Functie

Het uitgangsrelais wordt bekrachtigd (contact 11/14 gesloten) zolang alle 3 fasen aanwezig zijn, de fasevolgorde (L1, L2, L3) correct is en de asymmetrie kleiner is dan de ingestelde waarde.

In geval van fase-uitval, onjuiste fasevolgorde of als de ingestelde asymmetrie wordt overschreden, keert het uitgangsrelais terug naar de ruststand (contact 11/14 open).

Technische gegevens

Bedrijfsspanning : 3(N) ~400/230 V AC, -30 % tot +30 % van UN, 50/60 Hz
Opgenomen vermogen : max. 8VA
1 potentiaalvrij wisselcontact
Contactmateriaal : AgNi, cadmiumvrij
Max. schakelspanning/-stroom : 250 V AC/5 A
Max. toelaatbaar schakelvermogen : 1250 VA
Asymmetriedrempel instelbaar van 5 tot 25 %
Reactietijd : vast, ca. 100 ms
Hersteltijd (met net AAN) : 500 ms
Herhalingsnauwkeurigheid : ± 2
Instelnauwkeurigheid : ≤ 5 %
Toegelaten bedrijfstemperatuur : -25 tot +55 °C, volgens IEC 60068-1
Toegelaten opslagtemperatuur : -25 tot +70 °C, volgens CEI 60068-1
Vochtigheid volgens EN 60721-3-3 : klasse 3K3 (15 tot 85 %) niet-condenserend
Isolatie volgens VDE 0110, IEC 60664-1 : 4 kV/2, overspanningscategorie III
Beschermingsklasse : behuizing IP 40, aansluitklemmen IP 20
Afmetingen : 87 × 17,5 × 60 mm
Gewicht : 72 g.
