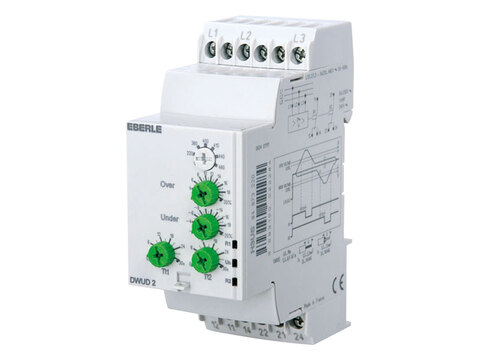

DWUD2 | Contrôleur de tension triphasé

Description

Contrôleur de tension triphasé pour montage en armoire électrique sans surveillance du conducteur neutre.
Le contrôleur de tension triphasé surveille les surtensions et les sous-tensions entre les phases. Outre sa propre tension d’alimentation, le relais surveille la sous-tension et la surtension (réglage séparé).
Chaque valeur seuil dispose de sa propre temporisation réglable.
Si un défaut de tension se produit, le relais correspondant (une sortie de sous-tension et une sortie de surtension) s’ouvre après expiration du délai réglé par l’utilisateur.
En cas de défaillance de phase, les deux relais s’ouvrent immédiatement, sans attendre le délai.

Entrées et circuits de mesure

Fréquence du signal mesuré 50 … 60 Hz ± 10 %
Cycle de mesure maximal : 150 ms / Mesure de la valeur efficace réelle
Réglage du seuil de tension : sous-tension, -2 ... -20 % de la valeur réglée Un (-2 ... -12 % pour 3 x 208 V) (-2 ... -17 % pour 3 x 220 V)
Hystérésis fixe : 2 % de Un
Précision de l’affichage : ± 3 % de la valeur affichée
Répétabilité (à paramètres constants) : ± 0,5 %
Erreur de mesure en cas de changement de tension : < 1 % sur l’ensemble de la plage
Erreur de mesure en cas de changement de température : 0,05 % / °C
Retard Tt en cas de dépassement de la valeur seuil : 0,3 … 30 s (0, +10 %)
Répétabilité (à paramètres constants) : ± 3 %
Temps de remise à zéro : 1500 ms
Délai de réponse : 500 ms
Délai de réponse en cas d’apparition d’un défaut : 200 ms

Sorties

Contact (relais) : 1 contact inverseur (libre de potentiel) 2 contacts inverseurs (libre de potentiel)
Matériau de contact : sans cadmium
Tension de commutation (max) : 250 V ~ / =
Courant de commutation (max) : 5 A ~ / =
Courant de commutation (min) : 10 mA / 5 V
Pouvoir de coupure (omsch) : 1.250 VA ~
Nombre de cycles max. : 360 cycles de fonctionnement / heure à pleine charge
Catégories d’utilisation selon la norme IEC 60947-5-1 : AC 12, AC 13, AC 14, AC 15, DC 12, DC 13, DC 14
Durée de vie électrique / mécanique (cycles de fonctionnement) : 1 X 10(5) / 30 x 10(6) - 1 x 10(4) / 30 x 10(6)

Isolation galvanique

Tension nominale IEC 60664-1 : 400 V
Tension d’isolation IEC 60664-1 / 60255-5 : catégorie de surtension III - degré de pollution 3
Résistance aux chocs IEC 60664-1 / 60255-5 : 4 KV (1,2 / 50 μs)
Résistance diélectrique IEC 60664-1 / 60255-5 : 2 kV AC / 50 Hz / 1 min.
Résistance d’isolement IEC 60664-1 / 60255-5 : > 500 MΩ / 500 V
