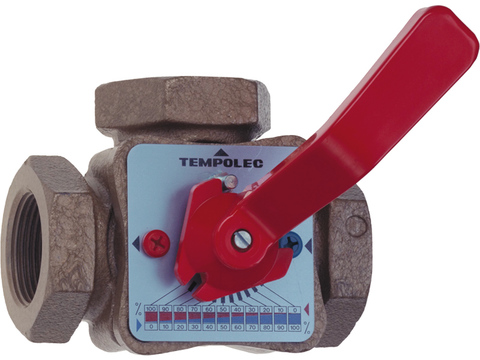

DS G3 | Vanne mélangeuse en fonte, 3 voies, raccords filetés femelles

Les vannes mélangeuses en fonte, 3 voies avec raccords filetés femelles sont disponibles dans les versions :

DS G3 3/4" : DN 20
DS G3 1" : DN 25
DS G3 5/4" : DN 32
DS G3 6/4" : DN 40
DS G3 2" : DN 50

L'ensemble vanne mélangeuse/servomoteur s'utilise dans les installations de chauffage central à eau chaude lorsque l'on désire réguler la température de l'eau circulant dans un circuit secondaire (installation proprement dite) indépendamment du circuit primaire (chaudière(s) + collecteur(s)).

En effet, une vanne mélangeuse motorisée est un organe indispensable pour obtenir une régulation très précise (chauffage-sol par exemple) ou lorsque les générateurs ne peuvent fonctionner à basse température. De plus, du point de vue hydraulique, des installations à une ou plusieurs zones où le débit doit être constant ne peuvent se concevoir qu'avec l'aide d'une ou plusieurs vannes mélangeuses motorisées.

Dans certaines commandes en cascade de plusieurs chaudières, on emploie également les vannes mélangeuses motorisées pour assurer l'isolement hydraulique des chaudières à l'arrêt et pour la production d'eau chaude sanitaire.

La vanne mélangeuse 3 voies peut être montée de deux manières différentes :
– montage en mélange : vanne placée sur le départ
– montage en déviation : vanne placée sur le retour.

Matériaux
corps et couvercle en fonte GG 20, en laiton pour Ø 3/4" et 1"
secteur ou clapet en fonte pour Ø > 6/4", en noryl pour Ø ≤ 6/4"
axe en laiton
joints toriques en nitrile
Pression de service : maximum 6 kg/cm²
Température de l’eau : maximum 110 °C
Raccords filetés femelles, raccords mâles RUMM en option
Servomoteur SM90 ou SM100.

Accessoires

Raccord mâle pour vanne à sphère RUMM, raccord mâle pour vannes

Permet de transformer les vannes à raccords femelles en vannes à raccords mâles
2, 3 ou 4 raccords sont à prévoir selon le nombre de voies de la vanne
Raccord nickelé, pièces d’adaptation en laiton
Étanchéité par O-ring.

Variantes

G4 : vanne mélangeuse 4 voies en fonte
