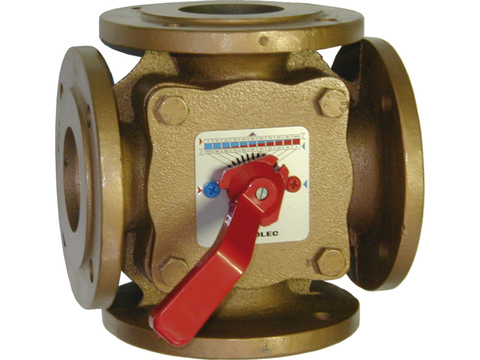

F4 | Vanne mélangeuse en fonte, 4 voies, raccords à brides

Les vannes mélangeuses en fonte, 4 voies avec raccords à brides sont disponibles dans les versions suivantes :

F4 DN 40
F4 DN 50
F4 DN 65
F4 DN 80
F4 DN 100

L'ensemble vanne mélangeuse/servomoteur s'utilise dans les installations de chauffage central à eau chaude lorsque l'on désire réguler la température de l'eau circulant dans un circuit secondaire (installation proprement dite) indépendamment du circuit primaire (chaudière(s) + collecteur(s)).

En effet, une vanne mélangeuse motorisée est un organe indispensable pour obtenir une régulation très précise (chauffage-sol par exemple) ou lorsque les générateurs ne peuvent fonctionner à basse température. De plus, du point de vue hydraulique, des installations à une ou plusieurs zones où le débit doit être constant ne peuvent se concevoir qu'avec l'aide d'une ou plusieurs vannes mélangeuses motorisées.

Dans certaines commandes en cascade de plusieurs chaudières, on emploie également les vannes mélangeuses motorisées pour assurer l'isolement hydraulique des chaudières à l'arrêt et pour la production d'eau chaude sanitaire.

• Matériaux
  corps et couvercle : en fonte GG 20, en laiton pour Ø 3/4" et 1"
  secteur ou clapet : en fonte pour Ø > 6/4", en noryl pour Ø ≤ 6/4"
  axe : en laiton
  joints toriques : en nitrile
• Pression de service : maximum 6 kg/cm²
• Température de l’eau : maximum 110 °C
• Motorisation par servomoteur :
  - SM90 ou SM100 (avec kit de fixation K01 jusque DN 80)
  - SM500 ou SM500R (avec kit de fixation K12 pour DN 100).

Variantes

DS F3, vanne mélangeuse 3 voies, raccords à brides

G4, vanne mélangeuse 4 voies, raccords filetés femelles
