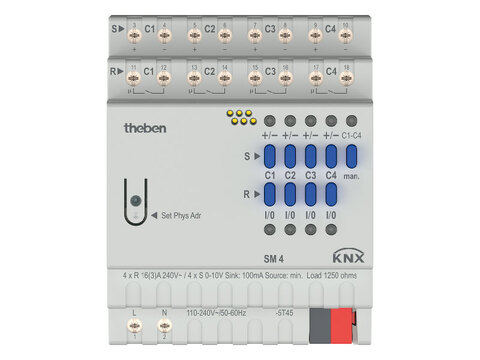

SM 4 KNX | Actionneur de commutation / variation (module FIX1)

Description

• Actionneur de commutation / variation quadruple 10 A 133 μF, KNX TP
• Pour la commande de consommateurs électriques avec interface 0-10 V ou 1-10 V
• Utilisation flexible des sorties de commande et relais
• Sorties de commande pour commande active (0-10 V, Source) ou passive (1-10 V, Sink) ou fonctionnement mixte
• Prise en charge de la commande de la couleur et de la température de couleur
• Mise en service et programmations simples dans l’ETS, sans outil supplémentaire ni appli ETS
• Mise en service et communication sécurisées grâce à la prise en charge de KNX Data Secure
• Courant à l’enclenchement max. 800 A, pour la commutation fiable des charges.

Caractéristiques techniques

• Tension de service KNX : tension du bus, <10 mA
• Tension d’alimentation : 110 V AC - 240 V AC, 50 Hz - 60 Hz
• Fréquence : 50 - 60 Hz
• Consommation stand-by : ~0,5 W
• Type de montage : rail DIN
• Largeur : 4 modules
• Type de raccordement : bornes à vis | raccordement du bus : borne de bus KNX
• Section de câble maximale : rigide : 0,5 mm² (Ø 0,8) jusqu’à 6 mm² - toron avec bague d’extrémité : 0,5 mm² à 4 mm²
• Nombre de canaux : 4
• Type de contact : 10 A, 3 A
• Distance d’ouverture : < 3 mm
• Charge de lampes à incand. / halogène : 1.200 W
• Lampe LED < 2 W : 55 W
• Lampe LED 2-8 W : 600 W
• Lampe LED > 8 W : 600 W
• Courant de commutation : max. 800 A / 200 μs
• Adapté à la TBTS : oui, si tous les canaux TBTS commutent
• Type : module FIX1
• Température ambiante : -5 °C à +45 °C
• Degré de protection : IP20
• Classe de protection : II
