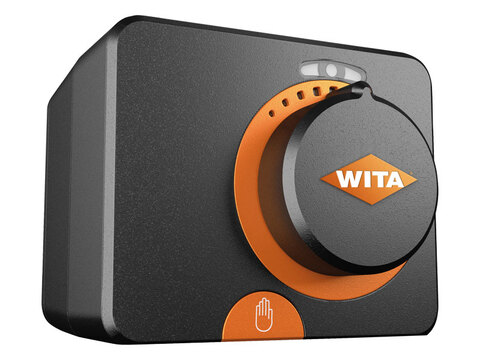

WIT SM W05 | Servomoteur

2 POINTS
WIT SM W05 015 230V 2P  |  15 s/90°  |  230 V AC/50Hz
WIT SM W05 030 230V 2P  |  30 s/90°  |  230 V AC/50Hz
WIT SM W05 120 230V 2P  |  120 s/90°  |  230 V AC/50Hz
WIT SM W05 240 230V 2P  |  240 s/90°  |  230 V AC/50Hz

3 POINTS
WIT SM W05 060 230V 3P  |  60 s/90°  |  230 V AC/50Hz
WIT SM W05 120 230V 3P  |  120 s/90°  |  230 V AC/50Hz
WIT SM W05 240 230V 3P  |  240 s/90°  |  230 V AC/50Hz

PROPORTIONNEL 0–10 V
WIT SM W05 060120 24V  |  60–120 s/90°  |  24 V DC

Les servomoteurs sont utilisés pour contrôler la position des vannes mélangeuses rotatives, des vannes à sphère et d'autres vannes.

Leur conception moderne et l'utilisation de matériaux de haute qualité garantissent un fonction­nement fiable et silencieux. En appuyant sur le bouton de montage du servomoteur, le montage et le démontage s'effectuent sans outil supplémentaire.

En actionnant la touche de déverrouillage pour le réglage manuel (embrayage manuel), chaque position de la vanne peut être réglée manuellement.

En fonctionnement, le sens de rotation respectif est signalé par un affichage led.

• Convient pour le montage sur vanne rotative
• Affichage de la position actuelle de la vanne
• Indication du sens de rotation par led
• Pas d'endommagement du servomoteur en cas de blocage de la vanne
• Possibilité de régler manuellement la vanne dans n'importe quelle position grâce à l'accou­plement permanent
• Fonctionnement silencieux et fiable
• Sans entretien
• Montage simple et rapide sans outil

Données techniques

• Couple de serrage: 5 Nm
• Angle de course: 90°
• Vitesse de rotation: 2 min/90°
  (option 15 s/90°, 30 s/90°, 60 s/90°, 240 s/90°, 480 s/90°)
• Mode de fonctionnement:
  2 points (230 V, 50 Hz)
  3 points (230 V, 50 Hz)
  proportionnel 0 (2) – 10 V (24 V AC/DC)/0 (4) – 20 mA (24 V AC/DC)
• Commutateur supplémentaire: réglable 0 – 90 °C (250 V, 3 A)
• Plage de température: 0 – 50 °C
• Puissance nominale: 2,5 – 4 VA
• Classe de protection: II
• Degré de protection: IP42
• Dimensions (L × H × P): 95 × 80 × 91 mm
• Poids: 390 – 630 g
• Matériau: polycarbonate gris foncé
• Fourni avec kit de fixation WIT KIT 100 pour vannes WIT MINIMIX et WIT MAXIMIX

Kits de fixation pour vannes

WIT KIT 100 pour vannes mélangeuses WIT MINIMIX et WIT MAXIMIX
WIT KIT 210 pour vannes à sphère ISO5211 F03 9mm
WIT KIT 220 pour vannes à sphère ISO5211 F04 11mm
WIT KIT 310 pour vannes à sphère ESBE VRG
WIT KIT 320 pour vannes mélangeuses BRV, PAW, Esbe, Seltron, Somatherm, Acaso, IVAR, WIP, IMIT, Hora, Barberi, Olymp, Hoval, Meibes, Lk
WIT KIT 400 pour vannes mélangeuses Herz MV, Womix
WIT KIT 500 pour vannes mélangeuses Siemens VBI, VBF
WIT KIT 600 pour vannes mélangeuses Honeywell V543, V544
WIT KIT 700 pour vannes mélangeuses PAW K32, K33, K34
WIT KIT 900 pour vannes mélangeuses Danfoss HRB, HRE
