WIT SM WR10FR | Servomoteur avec régulateur de température

Référence : WIT SM WR10FR

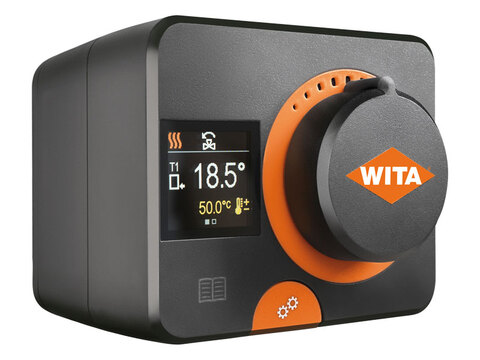

Le servomoteur WIT SM WR10FR est combiné à un régulateur de température à valeur constante ou fixe pour les systèmes de chauffage ou de refroidissement. Il est destiné à maintenir une température de consigne constante au niveau du retour dans les systèmes de chauffage ou de refroidissement, afin de réguler le chauffage de la pièce.

Le servomoteur est équipé d'un écran couleur qui affiche les températures de base pendant le fonctionnement. L'affichage de l'écran s'adapte toujours à la position de montage du régulateur à valeur fixe.

Sous le bouton de réglage pour le mode manuel se trouvent 4 touches de commande pour le réglage du régulateur de température à valeur constante ou fixe.

Lorsque le bouton de déverrouillage pour commande manuelle est activé, le servomoteur du régulateur de température est désactivé pour des raisons d'économie d'énergie. Le servomoteur est équipé d'une bride de montage spéciale.

En actionnant le bouton de montage/démontage, il est possible de monter ou de démonter facilement et sans outil le régulateur à valeur fixe sur la vanne mélangeuse.
Grâce aux câbles de raccordement pré-assemblés tels que le câble d'alimentation et le câble de la sonde de température, le SM WR FR est immédiatement prêt à fonctionner. La mise en service du régulateur s'effectue à l'aide d'un assistant de démarrage.

Avantages

• Montage et réglage faciles
• Réglage de la température de 10 à 90 °C
• Plage de température sélectionnable à volonté
• Sélection de systèmes hydrauliques
• Sélection et réglage du sens de rotation
• Affichage numérique des températures
• Réglage du mode chauffage ou refroidissement
• Signalisation du sens de rotation
• Signalisation en cas de rupture de sonde
• Régulation PID des mélangeurs et des vannes
• Protection contre le gel et la surchauffe

Données techniques

• Couple: 10 Nm
• Angle de course: 90°
• Vitesse de rotation: 2 min/90°
• Mode de fonctionnement: 3 points PID
• Tension d'alimentation: 230 V AC, 50 Hz
• Puissance absorbée: max. 5 W
• Consommation en mode veille: max. 0,5 W
• Plage de température de fonctionnement: 0 – 50 °C
• Classe de protection: I selon EN 60730-1
• Degré de protection: IP42 selon EN 60 529
• Dimensions (L × H × P): 95 × 80 × 92 mm
• Poids: ~ 900 g
• Matériau: polycarbonate gris foncé
• Fourni avec kit de fixation WIT KIT 100 pour vannes WIT MINIMIX et WIT MAXIMIX

Kits de fixation pour vannes

WIT KIT 100 pour vannes mélangeuses WIT MINIMIX et WIT MAXIMIX
WIT KIT 210 pour vannes à sphère ISO5211 F03 9mm
WIT KIT 220 pour vannes à sphère ISO5211 F04 11mm
WIT KIT 310 pour vannes à sphère ESBE VRG
WIT KIT 320 pour vannes mélangeuses BRV, PAW, Esbe, Seltron, Somatherm, Acaso, IVAR, WIP, IMIT, Hora, Barberi, Olymp, Hoval, Meibes, Lk
WIT KIT 400 pour vannes mélangeuses Herz MV, Womix
WIT KIT 500 pour vannes mélangeuses Siemens VBI, VBF
WIT KIT 600 pour vannes mélangeuses Honeywell V543, V544
WIT KIT 700 pour vannes mélangeuses PAW K32, K33, K34
WIT KIT 900 pour vannes mélangeuses Danfoss HRB, HRE
