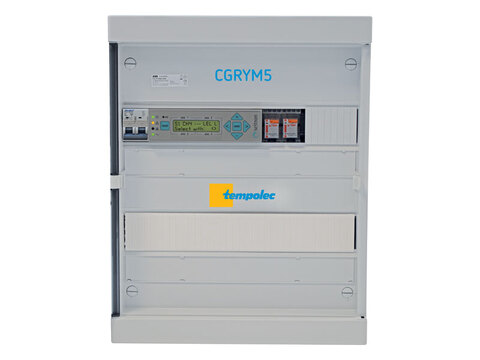

CGRYM5 | Bedrade schakelkast voor gasdetectie, 5 zones

Referentie: CGRYM5

• Overzichtelijk bijgeleverd aansluitschema
• Snelle en eenvoudige ingebruikname en aansluiting van het bord
• Vooraf ingestelde parameters met mogelijkheid deze naar wens aan te passen
• De sensoren blijven ook na een gasdetectie operationeel, en dienen dus niet vervangen te worden na een alarm of test (halfgeleider meetprincipe).
• De RYM02M0 centrale is uitgerust met een permanente zelfcontrole van de goede werking van de sensoren, en zal bij kabelbreuk of defect de gastoevoer afsluiten. Deze maatregel is verplicht in het geval van een installatie op lessengas onder vloerniveau.
• Aansluitmogelijkheid voor een akoes­tisch en/of visueel alarm, back‑up batterij, gasmagneetventiel en brand­weer drukknop
• Niettegenstaande de meest gebruikte gasafsluiters normaal gesloten en automatische zijn kunnen er ook normaal open en gasmagneetkleppen met manuele reset aangesloten worden (wisselcontact).
• De Tempolec voorbedrade schakelkasten kunnen toege past worden bij eengezinswoningen alsook bij het beveiligen van grotere stookruimtes (scholen, bejaardente huis, sport zaal, collectieve keukens, enz.).
• Mogelijk tot het detecteren van verschillende types gas met dezelfde centrale RYM02M0.

Samenstelling van schakelkast

• Schakelbord met doorzichtige deur
• Één gasdetectiecentrale RYM02M0 voor maximum 8 sensoren.
  – combinatie mogelijk tussen methaan, LPG en koolmonoxide
  – alarm- en vooralarm individueel configureerbaar
  – resetknop voor de alarmbevestiging
  – 4 lichtdiodes voor weergave van inwerkingstelling, het vooralarm, alarm en sensordefect
• 5 gassensoren, type van het te detecteren gas vermelden (buiten schakelkast) :
  SYGN24B → butaan / propaan (LPG)
  SYMN24B → aardgas (methaan)
  SYCN21B → koolmonoxide
  SYVN24B → benzinedamp
• Automatische zekering 6 A te beveiliging van de centrale
• Aansluitklemmen voor gassensor(en), akoestisch en/of visueel alarm, voeding van de kast (230 V AC), gasmagneetklep en drukknop brandweer.

Te voorzien buiten de schakelkast

ACSR230, knipperlicht en sirene

• 1 noodstopknop EMERGENCY STOP
• 1 NG-gasmagneetventiel met automatische reset.

VARIANTEN

CGRYM1: bedrade schakelkast voor gasdetectie, 1 zone

CGRYM2: bedrade schakelkast voor gasdetectie, 2 zones

CGRYM3: bedrade schakelkast voor gasdetectie, 3 zones

CGRYM4: bedrade schakelkast voor gasdetectie, 4 zones

CGRYM6: bedrade schakelkast voor gasdetectie, 6 zones

CGRYM7: bedrade schakelkast voor gasdetectie, 7 zones

CGRYM8: bedrade schakelkast voor gasdetectie, 8 zones
