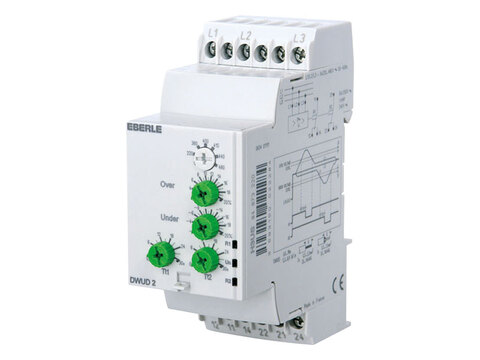

Z | DWUD2 | Driefasige spanningsregelaar

Archief

Beschrijving

• Driefasige spanningsregelaar voor installatie in schakelkasten zonder bewaking van de nulleider.
• De driefasige spanningsregelaar bewaakt overspanning en onderspanning tussen fasen. Naast de eigen voedingsspanning bewaakt het relais de onder- en overspanning (afzonderlijk ingesteld).
• Elke drempelwaarde heeft zijn eigen instelbare tijdvertraging.
• Als er een spanningsfout optreedt, opent het bijbehorende relais (een onderspanningsuitgang en een overspanningsuitgang) nadat de door de gebruiker ingestelde tijd is verstreken.
• Bij een fase-uitval openen beide relais onmiddellijk, zonder te wachten op de tijdvertraging.

Technische gegevens

• Bedrijfsspanning : 3 x 220 … 3 x 480 V~
• Stroomverbruik bij stilstand : 2,9 VA max.
• Voedingsspanning frequentie : 50 / 60 Hz ± 10 %

Meetingangen en -circuits

• Frequentie van gemeten signaal : 50 … 60 Hz ± 10 %
• Maximale meetcyclus : 150 ms / De echte RMS-waarde meten
• Instelling spanningsdrempel : onderspanning, -2 ... -20 % van ingestelde waarde Un (-2 ... -12 % voor 3 x 208 V) (-2 ... -17 % voor 3 x 220 V)
• Vaste hysterese : 2 % van Un
• Nauwkeurigheid weergeven : ± 3 % van weergegeven waarde
• Herhaalbaarheid (bij constante parameters) : ± 0,5 %
• Meetfout door spanningsverandering : < 1 % over het hele bereik
• Meetfout door temperatuurverandering : 0,05 % / °C
• Tt vertraging wanneer drempelwaarde wordt overschreden : 0,3 … 30 s (0, +10 %)
• Herhaalbaarheid (bij constante parameters) : ± 3 %
• Reset tijd : 1500 ms
• Reactietijd : 500 ms
• Reactietijd bij storingen : 200 ms

Uitgangen

• Contact (relais) : 1 wisselcontact (potentiaalvrij) 2 wisselcontacten (potentiaalvrij)
• Contactmateriaal  : Cadmiumvrij
• Schakelspanning (max) : 250 V ~ / =
• Schakelstroom (max) : 5 A ~ / =
• Schakelstroom (min) : 10 mA / 5 V
• Breekvermogen (omsch) : 1.250 VA ~
• Max. aantal cycli : 360 bedrijfscycli / uur bij volle belasting
• Gebruikscategorieën volgens IEC 60947-5-1 : AC 12, AC 13, AC 14, AC 15, DC 12, DC 13, DC 14
• Elektrische / mechanische levensduur (bedrijfscycli) : 1 X 10(5) / 30 x 10(6) - 1 x 10(4) / 30 x 10(6)

Galvanische isolatie

• Nominale spanning IEC 60664-1 : 400 V
• Isolatiespanning IEC 60664-1 / 60255-5 : overspanningscategorie III : vervuilingsgraad 3
• Schokbestendigheid IEC 60664-1 / 60255-5 : 4 KV (1,2 / 50 μs)
• Diëlektrische sterkte IEC 60664-1 / 60255-5 : 2 kV AC / 50 Hz / 1 min.
• Isolatieweerstand IEC 60664-1 / 60255-5 : > 500 MΩ / 500 V
