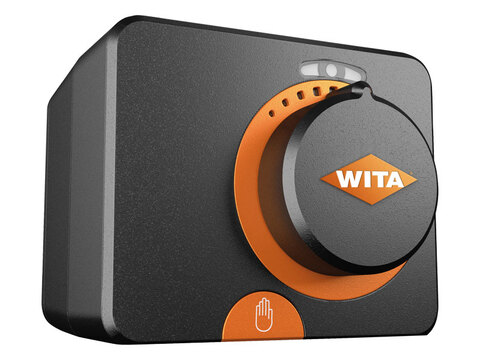

WIT SM W10 | Servomotor

2 PUNTEN
WIT SM W10 120 230V 2P  |  120 s/90°  |  230 V AC/50Hz

3 PUNTEN
WIT SM W10 120 230V 3P  |  120 s/90°  |  230 V AC/50Hz

PROPORTIONEEL 0–10 V
WIT SM W10 060120 24V  |  60–120 s/90°  |  24 V DC

Servomotoren worden gebruikt om de positie van roterende mengkleppen, kogelkleppen en andere kleppen te regelen.

Hun moderne ontwerp en het gebruik van hoogwaardige materialen zorgen voor een betrouwbare en stille werking. Door op de montageknop van de servomotor te drukken, kan deze zonder extra gereedschap worden gemonteerd en gedemonteerd.

Door op de ontgrendelknop voor handmatige afstelling (handkoppeling) te drukken, kan elke klepstand handmatig worden ingesteld.

Tijdens bedrijf wordt de betreffende draairichting aangegeven door een led-display.

• Geschikt voor montage op roterende kleppen
• Weergave van de huidige klepstand
• Draairichting aangegeven door led
• Geen schade aan de servomotor als de klep geblokkeerd is
• Mengklep kan handmatig in elke stand worden gezet dankzij permanente koppeling
• Stille, betrouwbare werking
• Onderhoudsvrij
• Snelle en eenvoudige installatie zonder gereedschap

Technische gegevens

• Koppel: 10 Nm
• Omloophoek: 90°
• Rotatiesnelheid: 2 min/90°
  (optie 15 s/90°, 30 s/90°, 60 s/90°, 240 s/90°, 480 s/90°)
• Bedrijfsmodus:
  2 punten (230 V, 50 Hz)
  3 punten (230 V, 50 Hz)
  proportioneel 0 (2) – 10 V (24 V AC/DC)/0 (4) – 20 mA (24 V AC/DC)
• Extra schakelaar: instelbaar 0 – 90 °C (250 V, 3 A)
• Temperatuurbereik: 0 – 50 °C
• Nominaal vermogen: 2,5 – 4 VA
• Beschermingsklasse: II
• Beschermingsgraad: IP42
• Afmetingen (L × H × D): 95 × 80 × 91 mm
• Gewicht: 600 – 860 g
• Materiaal: donkergrijs polycarbonaat
• Geleverd met WIT KIT 100 bevestigingskit voor WIT MINIMIX en WIT MAXIMIX ventielen.

Bevestigingssets voor kleppen

WIT KIT 100 voor mengkranen H6/10 WIT MINIMIX en WIT MAXIMIX
WIT KIT 210 voor kogelkranen ISO5211 F03 9mm
WIT KIT 220 voor kogelkranen ISO5211 F04 11mm
WIT KIT 310 voor kogelkranen ESBE VRG
WIT KIT 320 voor mengkranen BRV, PAW, Esbe, Seltron, Somatherm, Acaso, IVAR, WIP, IMIT, Hora, Barberi, Olymp, Hoval, Meibes, Lk
WIT KIT 400 voor mengkranen Herz MV, Womix
WIT KIT 500 voor mengkranen Siemens VBI, VBF
WIT KIT 600 voor mengkranen Honeywell V543, V544
WIT KIT 700 voor mengkranen PAW K32, K33, K34
WIT KIT 900 voor mengkranen Danfoss HRB, HRE
