WIT SM WR10FR | Servomotor met temperatuurregelaar

Referentie: WIT SM WR10FR

De servomotor SM WR10FR wordt gecombineerd met een temperatuurregelaar met constante of vaste waarde voor verwarmings- of koelsystemen. Hij is ontworpen om een constante insteltemperatuur te handhaven bij de retour in verwarmings- of koelsystemen om de ruimteverwarming te regelen.

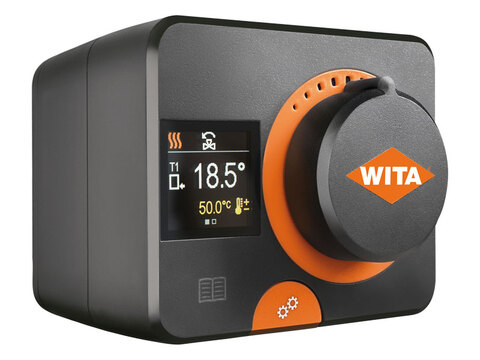

De servomotor is uitgerust met een kleurendisplay dat de basistemperaturen tijdens bedrijf weergeeft. Het display past zich altijd aan de montagepositie van de temperatuurregelaar aan.

Onder de knop voor handmatige bediening bevinden zich 4 bedieningsknoppen voor het instellen van de constante of vaste waarde temperatuurregelaar.

Als de ontgrendelknop voor handmatige bediening wordt ingedrukt, wordt de servomotor van de temperatuurregelaar gedeactiveerd om energie te besparen. De servomotor is uitgerust met een speciale montageflens.

Door op de montage/demontageknop te drukken, kan de vaste waarde temperatuurregelaar eenvoudig en zonder gereedschap op het mengventiel worden gemonteerd of ervan worden verwijderd.
Dankzij de voorgemonteerde aansluitkabels, zoals de voedingskabel en de kabel van de temperatuur­sensor, is de SM WR FR onmiddellijk klaar voor gebruik. De inbedrijfstelling van de regelaar gebeurt met behulp van een start assistent.

Voordelen

• Eenvoudig te installeren en aan te passen
• Temperatuurinstelling van 10 tot 90 °C
• Temperatuurbereik vrij selecteerbaar
• Selectie van hydraulische systemen
• Selectie en instelling van draairichting
• Digitale temperatuurweergave
• Instelling verwarmings- of koelmodus
• Indicatie van draairichting
• Signalering bij sensorbreuk
• PID-regeling van mengkranen
• Bescherming tegen bevriezing en oververhitting

Technische gegevens

• Koppel: 10 Nm
• Omloophoek: 90°
• Rotatiesnelheid: 2 min/90°
• Bedrijfsmodus: 3-punts PID
• Voedingsspanning: 230 V AC, 50 Hz
• Stroomverbruik: max. 5 W
• Verbruik in stand-by: max. 0,5 W
• Bedrijfstemperatuurbereik: 0 – 50 °C
• Beschermingsklasse: I volgens EN 60730-1
• Beschermingsgraad: IP42 volgens EN 60 529
• Afmetingen (L × H × P): 95 × 80 × 92 mm
• Gewicht: ~ 900 g
• Materiaal: donkergrijs polycarbonaat
• Geleverd met WIT KIT 100 bevestigingskit voor WIT MINIMIX en WIT MAXIMIX ventielen.

Bevestigingssets voor kleppen

WIT KIT 100 voor mengkranen H6/10 WIT MINIMIX en WIT MAXIMIX
WIT KIT 210 voor kogelkranen ISO5211 F03 9mm
WIT KIT 220 voor kogelkranen ISO5211 F04 11mm
WIT KIT 310 voor kogelkranen ESBE VRG
WIT KIT 320 voor mengkranen BRV, PAW, Esbe, Seltron, Somatherm, Acaso, IVAR, WIP, IMIT, Hora, Barberi, Olymp, Hoval, Meibes, Lk
WIT KIT 400 voor mengkranen Herz MV, Womix
WIT KIT 500 voor mengkranen Siemens VBI, VBF
WIT KIT 600 voor mengkranen Honeywell V543, V544
WIT KIT 700 voor mengkranen PAW K32, K33, K34
WIT KIT 900 voor mengkranen Danfoss HRB, HRE
