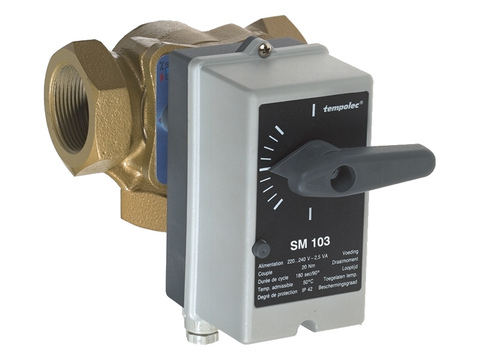

Servomotor SM103

SM103.060 24V : 24 V AC, 60 s/90°, 0–10 V DC
SM103.180 24V : 24 V AC, 180 s/90°, 0–10 V DC.

De servomotor SM103 is voorzien voor aandrijving van meng- of kogelkranen in centrale verwarmingsinstallaties.
Hij is tevens geschikt voor de aandrijving van luchtkleppen of -roosters bij heteluchtsystemen of luchtbehandelingsgroepen.

De SM103 is voorzien van een elektronische kring met microprocessor voor een stuursignaal van 0–10 V, 0–5 V, 5–10 V, 4–20 mA of 0–20 mA.
De standaarduitvoering heeft een looptijd van 60 s bij een hoek van 90°, maar looptijden van 30, 45 of 180 s bij een hoek van 180° zijn mogelijk.
De SM103 is ook uitgerust met een analoge uitgang van 0–10 V, 0–5 V, 5–10 V, 4–20 mA of 0–20 mA die de actuele stand van de servomotor weergeeft.
Twee uitgangen van de open collector-transistor kunnen ook als eindcontacten gebruikt worden.

• Voeding : 24 V AC ± 10 %
• Frequentie : 50 Hz
• Verbruik : 100 mA
• Maximaal koppel : 20 Nm
• Ingangsweerstand voor spanningssturing : 200 kΩ
• Ingangsweerstand voor stroomsturing : 100 Ω
• Weerstand van de belastingsspanning aangesloten op de analoge uitgang : ≥ 1 kΩ
• Weerstand van de belastingsstroom aangesloten op de analoge uitgang: tussen 50 en 500 Ω
• Toegelaten ruimtetemperatuur : 0 tot +50 °C
• Beschermingsgraad : IP42.
